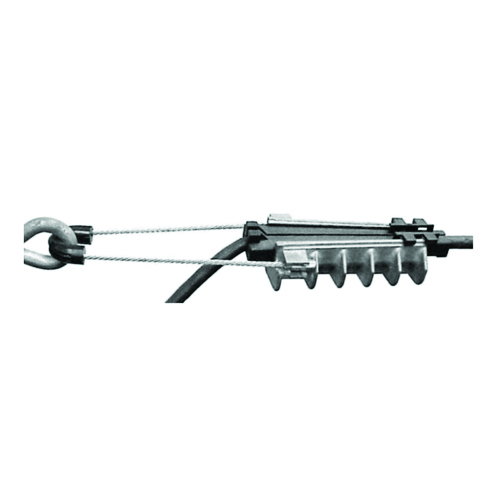

Grapa de retención red trenzada

Grapa de retención red trenzada se provee con horquilla de amarre flexible de acero galvanizado o acero inoxidable

Grapa de retención red trenzada

Descripción

Grapa o pinza de retención autoajustable red trenzada para neutro portante, cuerpo de aleación de aluminio, mordazas de material termoplástico con protección anti UV

Grapa de retención para red trenzada establece las condiciones que deben satisfacer para líneas aéreas trenzadas de baja tensión en sistemas de distribución trifásicos. Los conductores de las fases son de aluminio y el neutro portante de aleación de aluminio.

Esta especificación técnica se aplicará en todas la grapas de retención y se emplean en el sistema de distribución de redes aéreas de baja tensión.

Las líneas aéreas de baja tensión sobre las cuales se instalarán las grapas de retención estarán constituidas por cables trenzados aislados con polietileno reticulado.

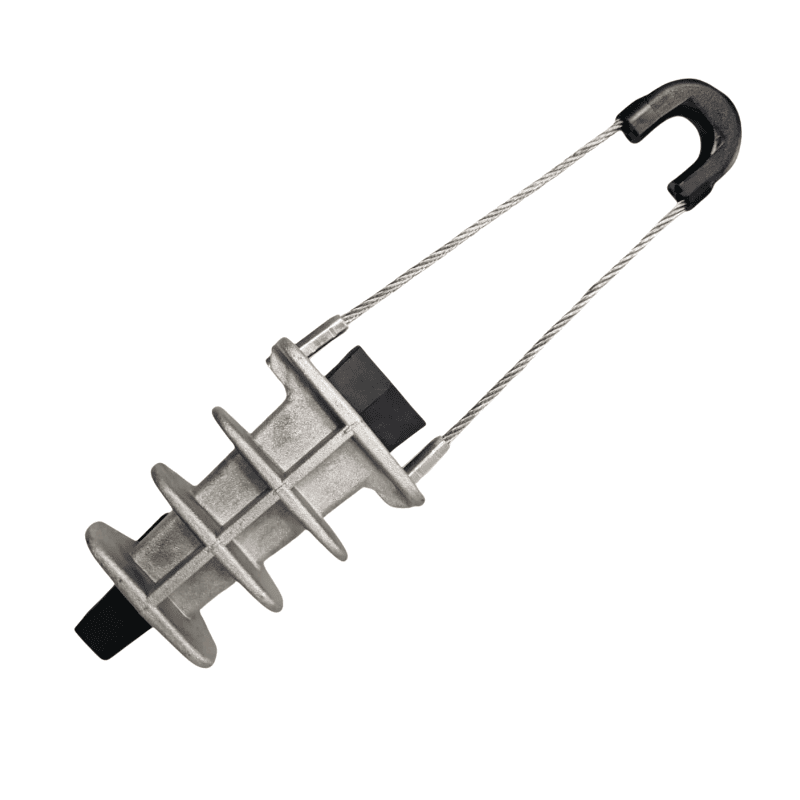

La grapa de retención se compone del cuerpo metálico, cuñas plásticas y horquillas desmontables.

Los componentes de la grapa de retención serán imperdibles entre sí y a horquilla deberá permitir su montaje sin el empleo de herramientas

Las grapas de retención tomarán sólo al conductor neutro portante y tendrán un diseño racional tal que no origine sobre el conductor esfuerzos concentrados que produzcan su deterioro. La garganta de la grapa donde se aloje el conductor, deberá tener un perfil adecuado, sin aristas vivas ni radios de curvatura pequeños, en todos los puntos que puedan tomar contacto con el cable.

El material donde se aloje el conductor será de la suficiente rigidez dieléctrica a fin de cumplir con el concepto de doble aislamiento
